Plunger
Émbolo
Piston
Sliding depth gauge
Calibre deslizante de profundidad
Jauge de profondeur coulissante
Finger loop
Anillo para el dedo
Boucle de guidage pour les doigts
Stripping nest
Cavidad peladora
Tête à dénuder
RG59/RG6/RG6-QS Cable Stripping
1. For a 2-level coaxial preparation of 5/16" x 1/4" (8 mm x 6 mm), slide depth
gauge forward (towards the plunger) to activate (FIG. 1).
2. Comfortably grip tool with depth gauge facing the inside of your hand (FIG. 1).
3. Depress the plunger by squeezing downward. This allows placement of the
coaxial cable into the stripping nest (FIG. 1).
4. The cable must be inserted fully, until it touches the depth-gauge.
Once the
cable is fully inserted, release the plunger.
5. Hold the coaxial cable close to the stripper body with one hand and rotate
the tool around the coaxial cable THREE to FOUR times with the other hand
(FIG. 2).
The number of turns required to prepare the cable may vary based on the
coaxial cable type. Use the nger loop to facilitate rotation. The coaxial
cable jacket and insulation layers are now ready to be removed.
6. Securely hold the stripper in one hand and gently pull the coaxial cable
with the other hand to remove the prepared coaxial cable (FIG. 3). DO NOT
exert excessive force; this may damage the stripping plunger and stripping
blades. If resistance is too great, reseat the cable and rotate the stripper
several more times.
7. Remove the scrap insulation and jacket from the stripping nest. Gently
depress the plunger and tap the tool into your palm (FIG. 4). (TIP: for
stubborn scraps, disengage the depth gauge and follow the above
technique from the opposite side).
Pelado de cables RG59/RG6/RG6-QS
1. Para la preparación de un cable coaxial de 2 niveles de 5/16" × 1/4” (8mm
x 6mm), deslice el calibre de profundidad hacia adelante (hacia el émbolo)
para activar la herramienta (FIG. 1).
2. Agarre cómodamente la herramienta con el calibre de profundidad hacia
elinterior de su mano (FIG. 1).
3. Oprima el émbolo presionando hacia abajo. Esto le permite colocar el
cablecoaxial en la cavidad peladora (FIG. 1).
4. El cable se debe insertar por completo hasta que toque el calibre de
profundidad. Una vez que el cable esté insertado por completo, libere
elémbolo.
5. Sostenga con una mano el cable coaxial cerca del cuerpo del pelacables
y, con la otra mano, gire la herramienta entre TRES y CUATRO veces
alrededor del cable coaxial (FIG. 2).
La cantidad de giros necesarios para preparar el cable puede variar según
el tipo de cable coaxial. Utilice el anillo para el dedo para facilitar el giro
de la herramienta. Ahora puede quitar la funda del cable coaxial y las
capas deaislamiento.
6. Sostenga firmemente el pelacables con una mano y tire suavemente del
cable coaxial con la otra para quitar el cable coaxial preparado (FIG. 3).
NOaplique una fuerza excesiva dado que puede dañar el émbolo pelador
y las cuchillas peladoras. Si encuentra demasiada resistencia, vuelva a
asentar elcable y gire el pelacables varias veces más.
7. Quite el aislamiento y la funda sobrantes de la cavidad peladora. Oprima
el émbolo suavemente y golpee la herramienta sobre la palma de su
mano (FIG.4). (SUGERENCIA: para retirar material sobrante atascado,
desenganche el calibre de profundidad y siga la técnica anterior desde el
lado opuesto).
Dénudage des câbles RG59/RG6/RG6-QS
1. Pour la préparation des câbles coaxiaux à 2niveaux de 8mmx6mm
(5/16po x 1/4po), glisser la jauge de profondeur vers l’avant (vers le
piston) pour l’activer (Fig. 1).
2. Saisir l’outil confortablement, la jauge de profondeur orientée vers
l’intérieurde la main (Fig. 1).
3. Abaisser le piston en appuyant sur celui-ci. Cela permettra de placer
lecâblecoaxial dans la tête à dénuder (Fig. 1).
4. Le câble doit être inséré complètement, jusqu’à ce qu’il touche à la jauge de
profondeur. Dès que le câble est inséré complètement, relâcher le piston.
5. Maintenir le câble coaxial près du corps du dénudeur avec une main et faire
pivoter l’outil autour du câble coaxial à TROIS ou QUATRE reprises avec
l’autre main (Fig. 2).
Le nombre de rotations nécessaire pour préparer le câble peut varier selon
le type de câble coaxial. Utiliser la boucle de guidage pour les doigts pour
faciliter la rotation. La gaine et les couches d'isolation du câble coaxial
sont maintenant prêtes à être retirées.
6. Tenir solidement le dénudeur avec une main et tirer doucement le câble
coaxial avec l’autre main pour retirer le câble coaxial préparé (Fig. 3).
NEPAS appliquer une force excessive; cela pourrait endommager le piston
et les lames du dénudeur. Si la résistance est trop grande, replacerle câble
et appliquer plusieurs tours au dénudeur.
7. Retirer les résidus d'isolant et la gaine de la tête à dénuder. Abaisser
le piston et taper doucement sur l’outil avec la paume (Fig. 4).
(CONSEIL:pour déloger les résidus coincés dans l’outil, dégager la
jaugede profondeur et suivre la technique présentée ci-dessus à partir
ducôté opposé.)
ENGLISH FRANÇAISESPAÑOL
VDV110-061

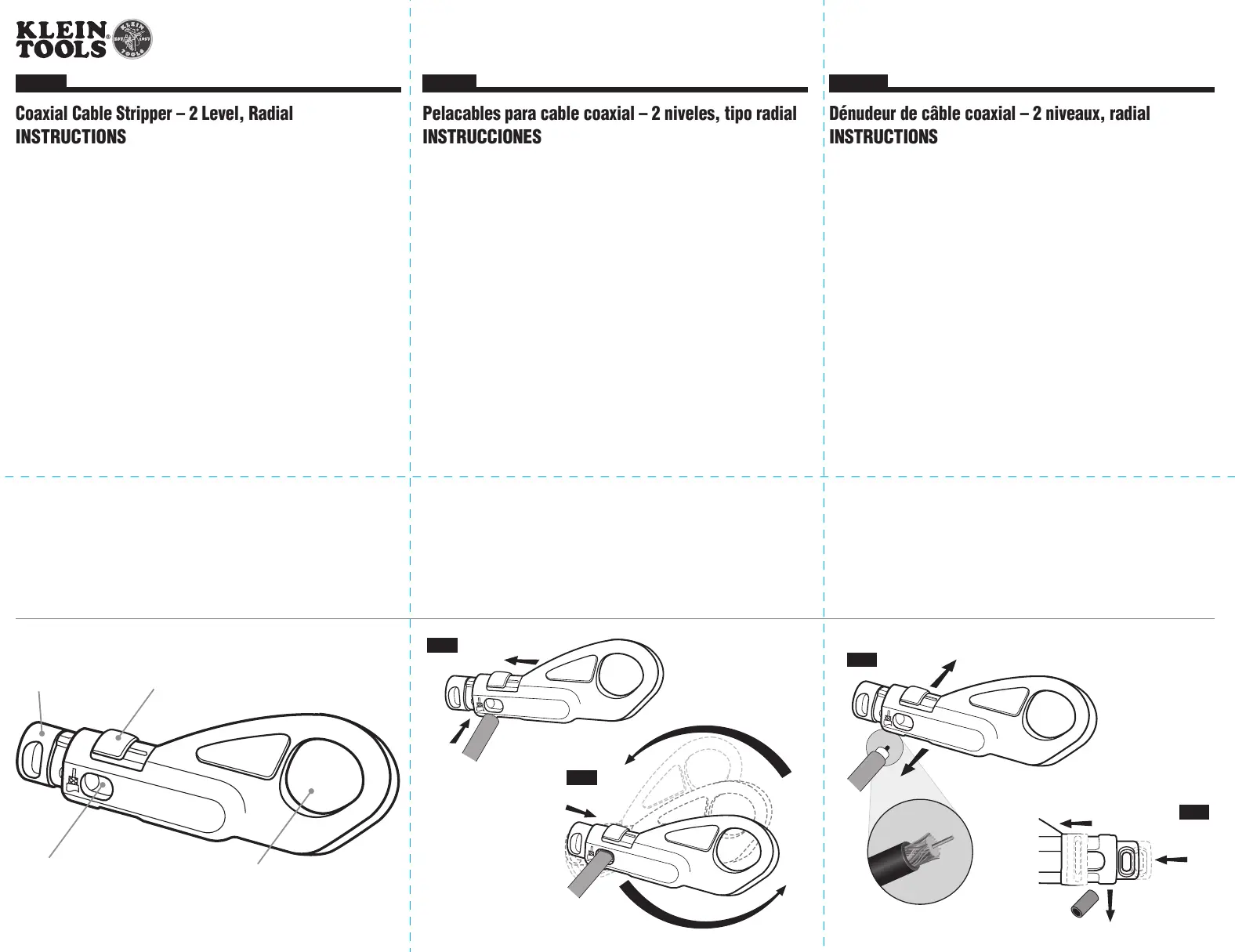

FIG. 1
FIG. 2
FIG. 3
FIG. 4
